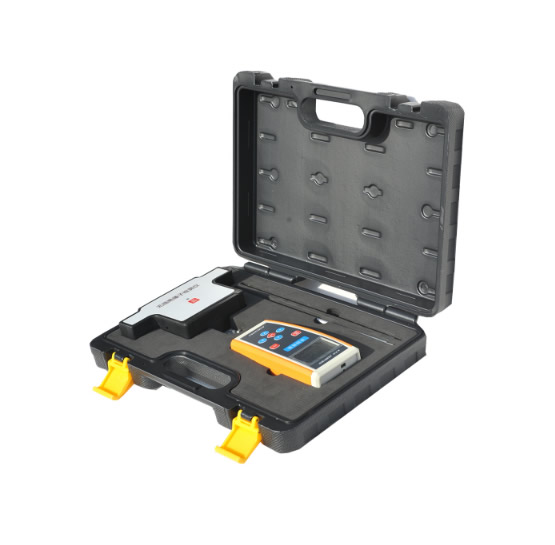

绝缘子测试仪是检测判断绝缘子运行状态、提前预防和发现运行中的绝缘故障的专业仪器仪表，主要作用于架空线路带电检测、变电站台区检测等，分为常规检测和故障检测。常规检测是根据绝缘子使用时长每2-3年定期进行检测；故障检测是在出现电力故障时对绝缘子进行故障排查而进行的检测。

绝缘子测试仪工作原理

由发射装置测量工作中的单片绝缘子两端的电位差，经过内部的高压电阻分压，将电位差信号输入到内部采集电路，由A/D转换器转换为数字信号，经数字电路编码处理后发射出去。接收装置收到后，经数字电路解码转换为数字信号，最后由液晶屏显示出电压值。如果测得某一片绝缘子的电位差为O时，则该片绝缘子为零值绝缘子。如果测得某一片绝缘子的电位差低于标准值（见附表）的50%时，说明该片绝缘子为劣化绝缘子。根据所测的数据绘制绝缘子分布电压曲线，用来进一步确认判断劣化绝缘子。

绝缘子测试仪使用方法

1﹑在测量前旋转打开发射装置的上盖，轻按开关，电源开后，信号灯闪烁，发射测量正常工作。盖好上盖。

2﹑接上伸缩绝缘杆，将绝缘杆拉出，手握绝缘杆，不要超过扶手限位的标记。

3﹑测量时，将两个电压探头接触正在工作中的单片绝缘子的两端。电压探头A一定要放在绝缘子电压高的那一端即接近高压线那一端，电压探头B要放在绝缘子电压低的那一端或接地端。只有这样测量的数据误差zui小。

4﹑轻按接收装置的电源开关，液晶显示屏有显示，说明接收装置正常工作。

5﹑当发射装置有信号发过来，接收装置首先识别是不是配对的代码，如不是配对代码，接收端不接收信号，信号指示灯不闪烁。当识别接收到相配对的代码，信号指示灯开始闪烁，液晶显示屏显示测量值，单位为千伏。

6﹑使用完毕，关闭装置的电源，收好等待下次使用。

7﹑在使用中，如果发射或接收装置显示低电压，并不影响使用，可以继续使用。请在下次使用前充电。

8﹑充电时，请将充电器插入220V交流电源，电压输出插头插入装置的充电插孔。充电器上的指示灯为红色时，表示正在充电；为绿色时，表示充电已满。一般充电时间为一个小时，长时间充电不会损坏装置和充电器。

绝缘子测试仪的特点

1、应在干燥天气进行检测；

2、使用前检查检测仪电量是否充足；

3、使用本检测仪带电检测绝缘子时应遵守DL 409-91 电业安全工作规程；

4、不得使用该检测仪带电检测少于三片的绝缘子；

5、带电检测35KV及以上电压等级的绝缘子时，当发现同一串中的零值绝缘子数达到表2时，即应停止检测。如果绝缘子串的总片数超过表2的规定时，零值绝缘子片数可相应增加。

6、绝缘子测试仪在检测过程中两探头间有高压,严禁人体接触；

7、安装或调整探头时，必须在关闭电源三秒后操作；

8、防止剧烈震动、碰撞或高空跌落；

9、严禁拆卸机壳；

10、避免雨淋、水滴、潮湿环境；

11、绝缘子测试仪工作完毕，应关闭电源并取出锂电池，将检测仪放入仪器箱内，放在干燥通风良好的室内工具架上；

12、随机500兆欧标准电阻用于检测检测仪测量准确度，误差不合格时请与绝缘子生产厂家，厂家将免费校对。

绝缘子有哪几种类型

1、绝缘子通常分为可击穿型和不可击穿型。

2、按结构可分为柱式（支柱）绝缘子、悬式绝缘子、针式绝缘子、蝶式绝缘子、拉紧绝缘子、防污型绝缘子和套管绝缘子。

3、按应用场合又分为线路绝缘子和电站、电器绝缘子。其中用于线路的可击穿型绝缘子有针式、蝶形、盘形悬式，不可击穿型有横担和棒形悬式。用于电站、电器的可击穿型绝缘子有针式支柱、空心支柱和套管，不可击穿型有棒形支柱和容器瓷套。

4、架空线路中所用绝缘子，常用的有针式绝缘子、蝶式绝缘子、悬式绝缘子、瓷横担、棒式绝缘子和拉紧绝缘子等。

5、常用的绝缘子有：陶瓷绝缘子，玻璃钢绝缘子，合成绝缘子，半导体绝缘子。
