电气图纸是用来阐述电气工作原理，描述电气产品的构造和功能，并提供产品安装和使用方法的一种简图，主要以图形符号、线框或简化外表，来表示电气设备或系统中各有关组成部分的连接方式。今天小编就来带大家了解下电气符号大全，电气符号的含义。

电气符号大全，电气符号的含义

一，导线穿管表示

SC-焊接钢管

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管

二，导线敷设方式的表示

DB-直埋

TC-电缆沟

BC-暗敷在梁内

CLC-暗敷在柱内

WC-暗敷在墙内

CE-沿天棚顶敷设

CC-暗敷在天棚顶内

SCE-吊顶内敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架，梁

WE-沿墙明敷

三，灯具安装方式的表示

CS-链吊

DS-管吊

W-墙壁安装

C-吸顶

R-嵌入

S-支架

CL-柱上

沿钢线槽：SR

沿屋架或跨屋架：BE

沿柱或跨柱：CLE

穿焊接钢管敷设：SC

穿电线管敷设：MT

穿硬塑料管敷设：PC

穿阻燃半硬聚氯乙烯管敷设：FPC

电缆桥架敷设：CT

金属线槽敷设：MR

塑料线槽敷设：PR

用钢索敷设：M

穿聚氯乙烯塑料波纹电线管敷设：KPC

穿金属软管敷设：CP

直接埋设：DB

电缆沟敷设：TC

导线敷设部位的标注

沿或跨梁（屋架）敷设：AB

暗敷在梁内：BC

沿或跨柱敷设：AC

暗敷设在柱内：CLC

沿墙面敷设：WS

暗敷设在墙内：WC

沿天棚或顶板面敷设：CE

暗敷设在屋面或顶板内：CC

吊顶内敷设：SCE

地板或地面下敷设：FC

**************************************************

型号含义：

R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套

B－平型（扁形）。

S－双绞型。A－镀锡或镀银。

F－耐高温

P－编织屏蔽P2－铜带屏蔽P22－钢带铠装

Y—预制型、一般省略，或聚烯烃护套

FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同

YJ—交联聚乙烯绝缘

V—聚氯乙烯绝缘或护套

ZR—阻燃型

NH—耐火型

WDZ—无卤低烟阻燃型

WDN—无卤低烟耐火型

例如：SYV 75-5-1(A、B、C）

S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编

75：75欧姆5：线径为5MM 1：代表单芯

SYWV 75-5-1

S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套

75：75欧姆5：线缆外径为5MM 1：代表单芯

例如：RVVP2*32/0.2 RVV2*1.0 BVR

R:软线VV:双层护套线P屏蔽

2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM

ZR-RVS2*24/0.12

ZR:阻燃R:软线S:双绞线

2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM

型号、名称

RV铜芯氯乙烯绝缘连接电缆（电线）

AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）

RVB铜芯聚氯乙烯平型连接电线

RVS铜芯聚氯乙烯绞型连接电线

RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆

ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆

AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线

2、规格表示法的含义

规格采用芯数、标称截面和电压等级表示

①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，

如：4*(1*185)+1*95 0.6/1KV

②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，

如：4**185+1*95 0.6/1KV

③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T

*****************************************************

矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm

铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm

铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22

2*0.5,3*0.75,4*4,------37*1.5mm

铠装阻燃屏蔽控制电缆;

ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400

对,0.4-0.5-0.6-0.7-0.8-0.9线径

铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对

0.4-0.5-0.6-0.7-0.8-0.9线径

铠装阻燃通信电缆;

ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53

5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径

矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32

5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径

铠装计算机电缆；

DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22

DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22

1*2*0.75 2*2*1.0 3*2*1.5------30*2*1.5mm

铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23

PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32

4芯-6芯-8芯-9芯------6

字符电路图符号大全：

AAT电源自动投入装置

AC交流电

DC直流电

FU熔断器

G发电机

M电动机

HG绿灯

HR红灯

HW白灯

HP光字牌

K继电器

KA(NZ)电流继电器(负序零序)

KD差动继电器

KF闪光继电器

KH热继电器

KM中间继电器

KOF出口中间继电器

KS信号继电器

KT时间继电器

KV(NZ)电压继电器(负序零序)

KP极化继电器

KR干簧继电器

KI阻抗继电器

KW(NZ)功率方向继电器(负序零序)

KM接触器

KA瞬时继电器；瞬时有或无继电器；交流继电器

KV电压继电器

L线路

QF断路器

QS隔离开关

T变压器

TA电流互感器

TV电压互感器

W直流母线

YC合闸线圈

YT跳闸线圈

PQS有功无功视在功率

EUI电动势电压电流

SE实验按钮

SR复归按钮

f频率

Q——电路的开关器件

FU——熔断器

FR——热继电器

KM——接触器

KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器

KT——延时有或无继电器

SB——按钮开关Q——电路的开关器件

FU——熔断器

KM——接触器

KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器

KT——延时有或无继电器

SB——按钮开关

SA转换开关

电流表PA

电压表PV

有功电度表PJ

无功电度表PJR

频率表PF

相位表PPA

最大需量表(负荷监控仪)PM

功率因数表PPF

有功功率表PW

无功功率表PR

无功电流表PAR

声信号HA

光信号HS

指示灯HL

红色灯HR

绿色灯HG

黄色灯HY

蓝色灯HB

白色灯HW

连接片XB

插头XP

插座XS

端子板XT

电线电缆母线W

直流母线WB

插接式(馈电)母线WIB

电力分支线WP

照明分支线WL

应急照明分支线WE

电力干线WPM

照明干线WLM

应急照明干线WEM

滑触线WT

合闸小母线WCL

控制小母线WC

信号小母线WS

闪光小母线WF

事故音响小母线WFS

预报音响小母线WPS

电压小母线WV

事故照明小母线WELM

避雷器F

熔断器FU

快速熔断器FTF

跌落式熔断器FF

限压保护器件FV

电容器C

电力电容器CE

正转按钮SBF

反转按钮SBR

停止按钮SBS

紧急按钮SBE

试验按钮SBT

复位按钮SR

限位开关SQ

接近开关SQP

手动控制开关SH

时间控制开关SK

液位控制开关SL

湿度控制开关SM

压力控制开关SP

速度控制开关SS

温度控制开关辅助开关ST

电压表切换开关SV

电流表切换开关SA

整流器U

可控硅整流器UR

控制电路有电源的整流器VC

变频器UF

变流器UC

逆变器UI

电动机M

异步电动机MA

同步电动机MS

直流电动机MD

绕线转子感应电动机MW

鼠笼型电动机MC

电动阀YM

电磁阀YV

防火阀YF

排烟阀YS

电磁锁YL

跳闸线圈YT

合闸线圈YC

气动执行器YPAYA

电动执行器YE

发热器件(电加热)FH

照明灯(发光器件)EL

空气调节器EV

电加热器加热元件EE

感应线圈电抗器L

励磁线圈LF

消弧线圈LA

滤波电容器LL

电阻器变阻器R

电位器RP

热敏电阻RT

光敏电阻RL

压敏电阻RPS

接地电阻RG

放电电阻RD

启动变阻器RS

频敏变阻器RF

限流电阻器RC

光电池热电传感器B

压力变换器BP

温度变换器BT

速度变换器BV

时间测量传感器BT1BK

液位测量传感器BL

温度测量传感器BHBM

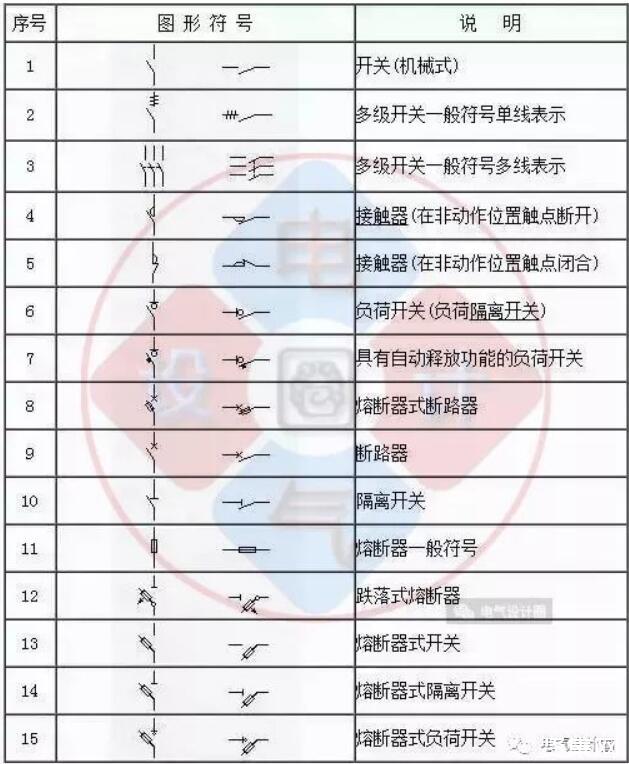

配电房电工符号大全：

常用电气符号大全

电流表PA

电压表PV

有功电度表PJ

无功电度表PJR

频率表PF

相位表PPA

最大需量表(负荷监控仪)PM

功率因数表PPF

有功功率表PW

无功功率表PR

无功电流表PAR

声信号HA

光信号HS

指示灯HL

红色灯HR

绿色灯HG

黄色灯HY

蓝色灯HB

白色灯HW

连接片XB

插头XP

插座XS

端子板XT

电线,电缆,母线W

直流母线WB

插接式(馈电)母线WIB

电力分支线WP

照明分支线WL

应急照明分支线WE

电力干线WPM

照明干线WLM

应急照明干线WEM

滑触线WT

合闸小母线WCL

控制小母线WC

信号小母线WS

闪光小母线WF

事故音响小母线WFS

预告音响小母线WPS

电压小母线WV

事故照明小母线WELM

避雷器F

熔断器FU

快速熔断器FTF

跌落式熔断器FF

限压保护器件FV

电容器C

电力电容器CE

正转按钮SBF

反转按钮SBR

停止按钮SBS

紧急按钮SBE

试验按钮SBT

复位按钮SR

限位开关SQ

接近开关SQP

手动控制开关SH

时间控制开关SK

液位控制开关SL

湿度控制开关SM

压力控制开关SP

速度控制开关SS

温度控制开关,辅助开关ST

电压表切换开关SV

电流表切换开关SA

整流器U

可控硅整流器UR

控制电路有电源的整流器VC

变频器UF

变流器UC

逆变器UI

电动机M

异步电动机MA

同步电动机MS

直流电动机MD

绕线转子感应电动机MW

鼠笼型电动机MC

电动阀YM

电磁阀YV

防火阀YF

排烟阀YS

电磁锁YL

跳闸线圈YT

合闸线圈YC

气动执行器YPA,YA

电动执行器YE

发热器件(电加热)FH

照明灯(发光器件)EL

空气调节器EV

电加热器加热元件EE

感应线圈,电抗器L

励磁线圈LF

消弧线圈LA

滤波电容器LL

电阻器,变阻器R

电位器RP

热敏电阻RT

光敏电阻RL

压敏电阻RPS

接地电阻RG

放电电阻RD

启动变阻器RS

频敏变阻器RF

限流电阻器RC

光电池,热电传感器B

压力变换器BP

温度变换器BT

速度变换器BV

时间测量传感器BT1,BK

液位测量传感器BL

温度测量传感器BH,BM

以上是关于“电气符号大全，电气符号的含义”的全部内容，希望对大家了解电气符号有所帮助。
