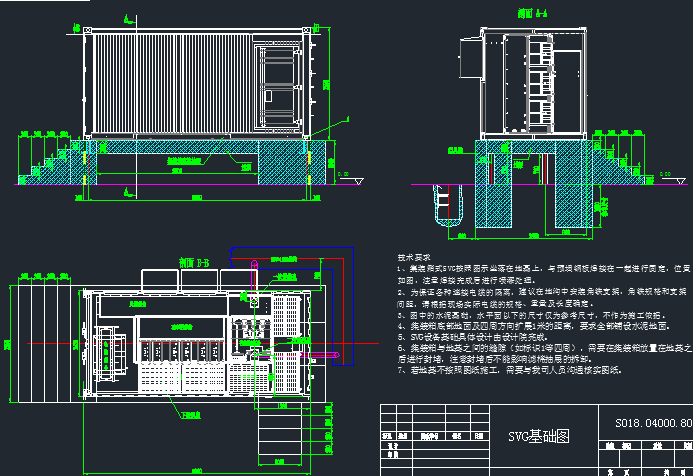

DFD直挂式动态无功补偿SVG装置

控制柜采用柜式结构，柜体选用优质 “三防”产品，抗强电磁干扰能力强。信号传输通道中用的光纤及附件采用进口优质产品。其它控制系统中的附件，如各类集成电路等都采用国外的知名公司产品。

控制柜由主控机箱、PLC（可编程逻辑控制器）和触摸屏等几个主要部分组成。各部分应实现以下功能：

触摸屏：实时显示系统运行状态和数据，查询与设定系统运行参数以及整机逻辑控制等功能；操作简单方便，界面友好，是一个人机交互的窗口（下文有详细说明）；

PLC：高可靠性的工业级PLC，实现整机的逻辑控制，实时与主控部分、触摸屏通讯，把装置的运行状态实时的传给触摸屏显示，并且完成触摸屏、柜门按钮对装置的控制，使整机逻辑与数据通讯的传输中枢。

主控机箱：具有自主知识产权及专利的全数字化控制器，由各功能板卡组成，用DSP+FPGA组成的控制核心，充分发挥DSP超强的计算能力和FPGA出色的数据处理能力，实时计算电网所需的无功功率，动态跟踪与补偿，实现了准确计算，高速响应，精确补偿的效果。

3.2.2.3主控制系统的基本功能

控制柜内控制系统可根据系统电压/无功的变化情况，实现脉冲发生和分配功能，自动调节装置无功输出。

装置具有供值班员使用的参数设置功能，所有设置的内容不受停电和干扰信号的影响。

控制系统具有和上位机通讯的标准化接口。通讯采用RS485等通讯接口，采用标准Modbus_RTU或用户自定义等多种通讯协议。高压开关柜的合闸、分闸等操作及状态监控可以在现场后台上位机上实现。
